一：介绍NetFilter和iptables框架

如上图，分三种情况介绍数据包和钩子函数的关系：

当数据包从物理层和数据链路层传输过来，如果数据包是访谒Linux主机自己。则颠末PRE_ROUTING和LOCAL_IN钩子函数，达到传输层和应用层。

当数据包从物理层和数据链路层传输过来，如果数据包需要转发，则颠末PRE_ROUTING、FORWARD和POST_ROUTING三个钩子函数。

当数据包从Linux主机自己向外发送数据包，要颠末LOCAL_OUT和POST_ROUTING钩子函数。

颠末这些钩子函数后，数据包就被捕获了，捕获后措置惩罚惩罚数据包的法则就在内外面。好比：包过滤的表Filter。

二：介绍iptables的表和链

上图的链和之前图的钩子函数对应
如上图右侧：
Filter表包孕三个链：INPUT，OUTPUT，FORWARD，可以在三个位置实现数据包过滤

NAT表包孕三个链：PREROUTING，OUTPUT，POSTROUTING，可以在三个位置实现网络地点转换和端口映射

Mangle表包孕三个链：INPUT，OUTPUT，，FORWARD，PREROUTING，POSTROUTING

添加法则时，我们可以用iptables命令实现。如：
iptables -t filter -I INPUT ….（向Filter表的INPUT链添加一条法则）

以上介绍的是双网卡的Linux，启用路由成果的道理图。带有FORWARD成果。

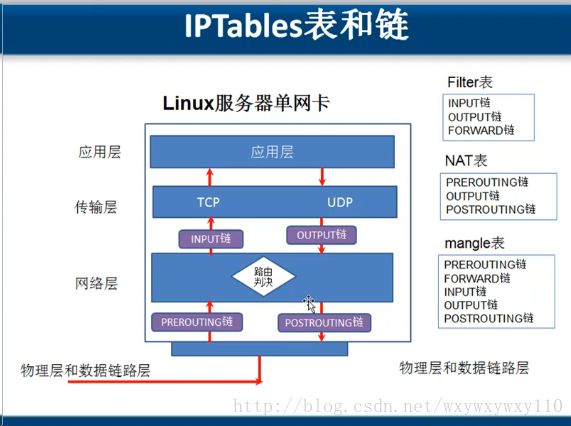

下图介绍的是单网卡的Linux，没有启用FORWARD成果。只有数据包的接收和发送。（划分VLAN后可以当双网卡使用）
