跟着信息技术的飞速成长,网络业务迅速兴起,然而由于网络自身固有的脆弱使网络安适存在很多潜在的威胁，此中之一就是IP地点欺骗。本期华云数据“智汇华云”专栏将为您送上“Openvswitch 防火墙是如何防备IP地点欺骗的”。
IP 地点欺骗 （IP Spoofing）：
正常情况下，二层数据帧的源IP 地点就是发出数据的机器的 IP 地点，对方计算机接收到以后，向该 IP 地点发出答复数据帧：

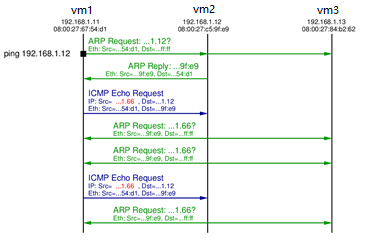

图一


（图一例子中，vm1 发往 vm2 的帧的 IP 地点就是 vm1 的地点，因此 vm2 能够通过  ARP 获取 vm1 的 MAC，并将答复将发还到vm1）

如果源计算机的数据帧的源 IP 地点不是它本身的IP地点而是一个不存在的地点或者此外一台机器的地点，目的计算机接受到数据帧后，它就会一直不竭的发出 ARP 广播，最终也无法获取到MAC地点，或者发送返回帧到另一台的计算机。这就是所谓的（源） IP 地点欺骗。

图二

（图二例子中，vm1 将它发往 vm2 的数据帧的源IP设置为 vm3 的IP，导致 vm2 的答复发到了vm3）

如果大量的计算机使用此外一台计算机的 IP 作为源 IP 向很多的计算机发出 ping 命令，那么那一台计算机将会收到很多的 ping 答复。这将导致它的网络带宽被塞满而不能对外供给网络处事。

Openvswitch 防火墙是如何防备IP欺骗的呢？

Openvswitch 防火墙基来源根底理：
Ovs通过br-int桥上的流表法则控制连接在桥上的端口（ovs port）的进出标的目的的网络流量。

图三

（图三 tap口 及 patch-port 均为ovs port）

ovs流表法则：

每条流法则由一系列字段构成，分为根基字段、条件字段和行动字段三部分。

根基字段包孕生效时间duration_sec、所属表项table_id、优先级priority、措置惩罚惩罚的数据包数n_packets，空闲超不时间idle_timeout等。

条件字段包孕输入端标语in_port（ovs port）、源目的mac地点dl_src/dl_dst、源目的ip地点nw_src/nw_dst、数据包类型dl_type、网络层协议类型nw_proto等，可以为这些字段的任意组合。
行动字段包孕正常转发normal、定向到某交换机端口output：port、抛弃drop、变动源目的mac地点mod_dl_src/mod_dl_dst等，一条流法则可有多个行动，行动执行按指定的先后挨次依次完成。

ovs防火墙具体法则流表如下：

图四


vm 出标的目的流量由tap口达到br-int网桥时，首先会颠末table 0 表分流至table 3
table 0：



Vm tap 对应 ovs port 为port1，匹配in_port=1流表，跳转至table 71出标的目的根本法则表
table 3：



由table 71 法则表对转发IP报文做合法性校验，要求必需匹配条件为 in_port,  dl_src（源mac），nw_src(源IP)
table 71：



如无法匹配上述流表，则会命中默认丢包流表。

当使用ovs防火墙后， 再次产生图二例子时，vm1 将它发往 vm2 的数据帧的源IP设置为 vm3 的IP，当前数据包ip与mac 无法与vm1 tap port 71号表记录的真实ip mac匹配，将无法命中table 71号表，数据包被丢包，因为IP欺诈被ovs防火墙有效拦截。
