Pipeline和ChannelHandler是Netty处理流程的重要组成部分，ChannelHandler对应一个个业务处理器，Pipeline则是负责将各个ChannelHandler串起来的“容器”，二者结合起来一起完成Netty的处理流程。

Pipeline

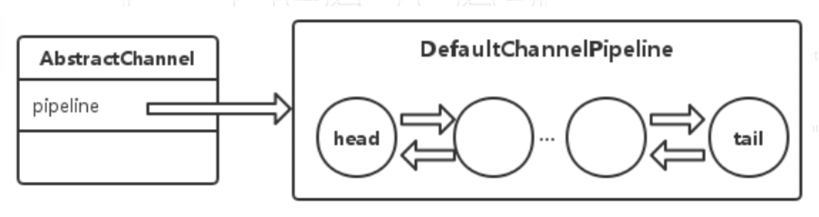

每个channel内部都会持有一个ChannelPipeline对象pipeline，pipeline默认实现DefaultChannelPipeline内部维护了一个DefaultChannelHandlerContext链表。

channel的读写操作都会走到DefaultChannelPipeline中，当channel完成register、active、read、readComplete等操作时，会触发pipeline的相应方法。

当channel注册到selector后，触发pipeline的fireChannelRegistered方法；

当channel是可用时，触发pipeline的fireChannelActive方法。（fireChannelActive触发一般是在fireChannelRegistered之后触发的）；

当客户端发送数据时，触发pipeline的fireChannelRead方法；

触发pipeline的fireChannelRead方法之后会触发pipeline的fireChannelReadComplete方法。

DefaultChannelPipeline是Netty默认pipeline实现，对应代码如下：

public class DefaultChannelPipeline implements ChannelPipeline { // head和tail是handler的处理链/上下文 final AbstractChannelHandlerContext head; final AbstractChannelHandlerContext tail; private final Channel channel; protected DefaultChannelPipeline(Channel channel) { this.channel = ObjectUtil.checkNotNull(channel, "channel"); succeededFuture = new SucceededChannelFuture(channel, null); voidPromise = new VoidChannelPromise(channel, true); tail = new TailContext(this); head = new HeadContext(this); head.next = tail; tail.prev = head; } }

TailContext实现了ChannelOutboundHandler接口，HeadContext实现了ChannelInboundHandler和ChannelOutboundHandler接口，head和tail构成了一个链表。

对于Inbound操作，从head开始进行处理，向后遍历；对于OutBound操作，从tail开始处理，，向前遍历。那么哪些操作是Inbound哪些是OutBound操作呢？

InBound：channelRegistered、channelActive、channelRead、channelReadComplete；

OutBound：bind、connect、close、flush等。

注意，HeadContext实现了ChannelInboundHandler和ChannelOutboundHandler接口，对于OutBound操作，最后也是会走到HeadContext来处理的，其实TailContext只是一个浅封装，实际逻辑并不多。HeadContext 中包含了一个netty底层的socket操作类，对于bind/connect/disconnect/close/deregister/beginRead/read/wirte/flush操作都是由unsafe对象来完成的。

final class HeadContext extends AbstractChannelHandlerContext implements ChannelOutboundHandler, ChannelInboundHandler { // netty的底层socket操作类 private final Unsafe unsafe; HeadContext(DefaultChannelPipeline pipeline) { super(pipeline, null, HEAD_NAME, false, true); unsafe = pipeline.channel().unsafe(); setAddComplete(); } // ... }

channelPipeline的channelHandlerContext链表是“责任链”模式的体现，一个请求的处理可能会涉及到多个channelHandler，比如decodeHandler、自定义的业务channelHandler和encodeHandler。业务channelHandler示例如下：

public class EchoHandler extends ChannelInboundHandlerAdapter { @Override public void channelRead(ChannelHandlerContext ctx, Object msg) { ByteBuf in = (ByteBuf) msg; System.out.println(in.toString(CharsetUtil.UTF_8)); ctx.write(msg); } @Override public void channelReadComplete(ChannelHandlerContext ctx) { ctx.flush(); } @Override public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) { cause.printStackTrace(); ctx.close(); } }

在channelReadComplete方法中调用flush，其实会走到head.flush方法，最后调用unsafe.flush将数据发送出去。netty pipeline就是责任链（或者说是流水线）模式的体现，通过pipeline机制，使netty处理数据机制具有强大的扩展性和灵活性。

ChannelHandler

netty的channelHandler是channel处理器，基于netty的业务处理，不管多么复杂，都是由channelHandler来做的，可能涉及到多个channelHandler，channelHandler分为多种类型：encoder、decoder、业务处理等。

decoderHandler

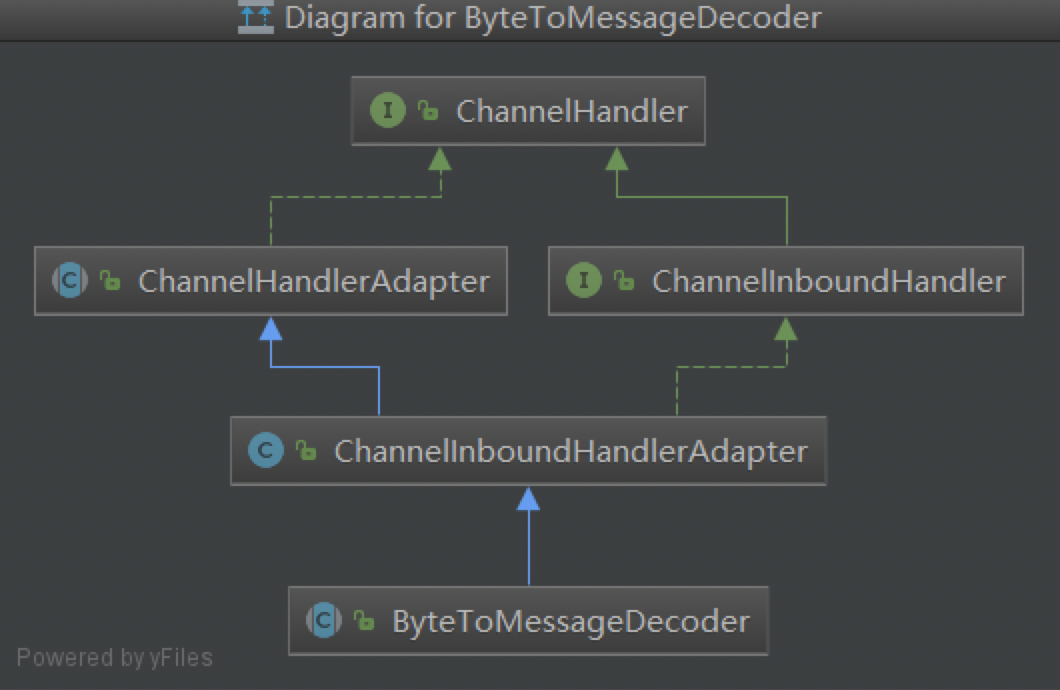

decoderHandler大都是接收到数据之后进行转换或者处理的，基本都是ByteToMessageDecoder的子类，其类图如下：

ByteToMessageDecoder中会有一个数据暂存缓冲区，如果接收到数据不完整，可以先暂存下等到下次接收到数据时再处理。

encoderHandler

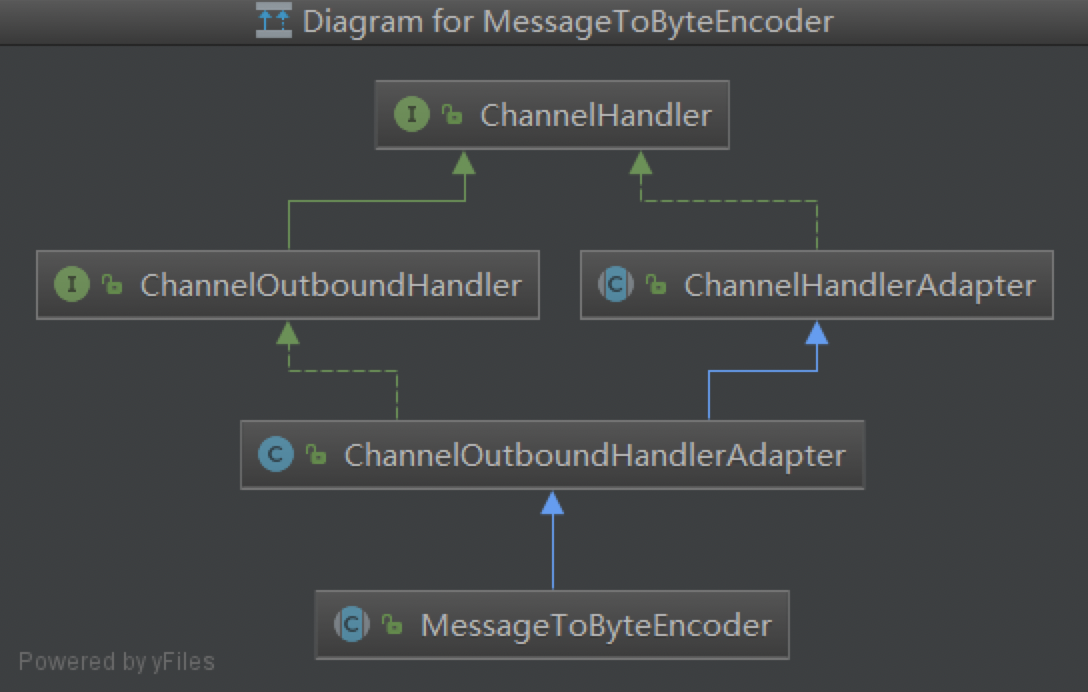

encoderHandler大都是将message转换成bytebuf数据，基本都是MessageToByteEncoder的子类，其类图如下：

业务channelHandler

业务处理channelHanler就是用户自定义的业务逻辑了，一般是在最后才addLast到channel.pipeline的，比如http处理逻辑如下：

ServerBootstrap boot = new ServerBootstrap(); boot.group(bossGroup, workerGroup) .channel(NioServerSocketChannel.class) .localAddress(8080) .childHandler(new ChannelInitializer<SocketChannel>() { @Override protected void initChannel(SocketChannel ch) throws Exception { ch.pipeline() .addLast("decoder", new HttpRequestDecoder()) .addLast("encoder", new HttpResponseEncoder()) .addLast("aggregator", new HttpObjectAggregator(512 * 1024)) .addLast("handler", new HttpHandler()); } });
