ICMP（Internet Control Message Protocol）是网络层的一个重要协议
ICMP的作用：用来在网络设备间传递各种差错和控制信息，它对于收集各种网络信息、诊断和排除各种网络故障具有至关重要的作用

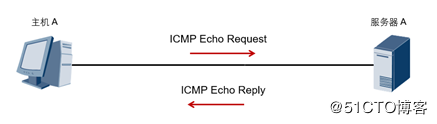

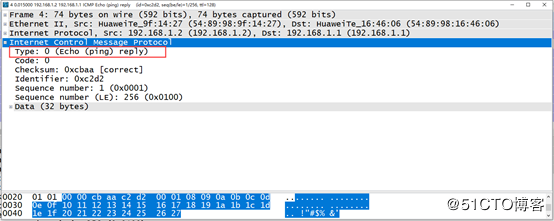

ICMP协议中用到的报文类型：Echo-Request和Echo-Reply 两种报文 使用的都是单播报文

ICMP错误报告

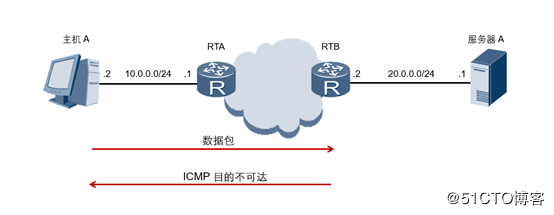

ICMP定义了各种错误消息，用于诊断网络连接性问题；根据这些错误消息，源设备可以判断出数据传输失败的原因。比如，如果网络中发生了环路，导致报文在网络中循环，最终TTL超时，这种情况下网络设备会发送TTL超时消息给发送端设备。又比如如果目的不可达，则中间的网络设备会发送目的不可达消息给发送端设备。

小结：

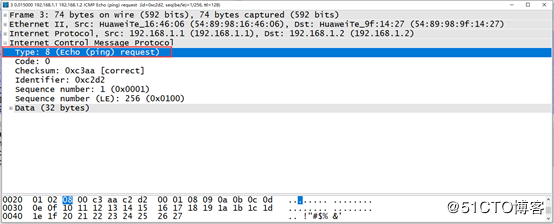

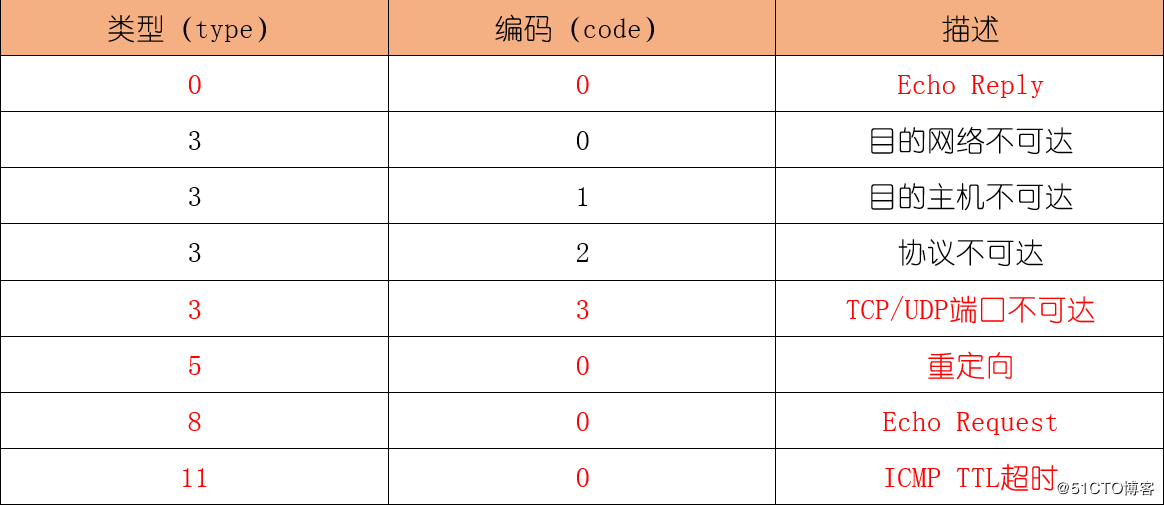

注意：ICMP定义了多种消息类型，用于不同的场景
有些消息不需要Code字段来描述具体类型参数，仅用Type字段表示消息类型。
有些ICMP消息使用Type字段定义消息大类，用Code字段表示消息的具体类型。

ICMP重定向

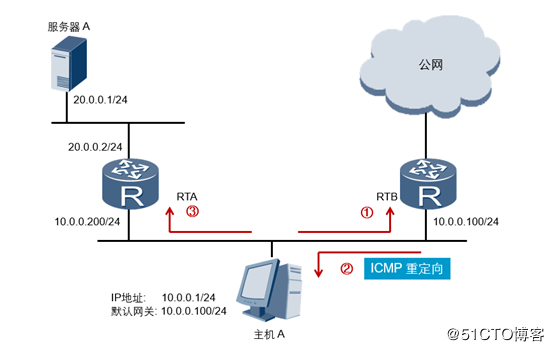

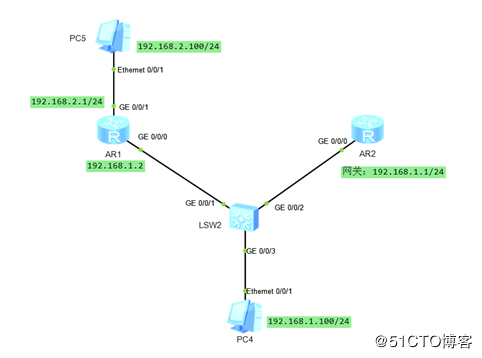

主机A希望发送报文到服务器A，于是根据配置的默认网关地址向网关RTB发送报文。网关RTB收到报文后，检查报文信息，发现报文应该转发到与源主机在同一网段的另一个网关设备RTA，因为此转发路径是更优的路径。所以RTB会向主机发送一个Redirect消息，通知主机直接向另一个网关RTA发送该报文。主机收到Redirect消息后，向RTA发送报文，RTA会将报文转发给服务器A

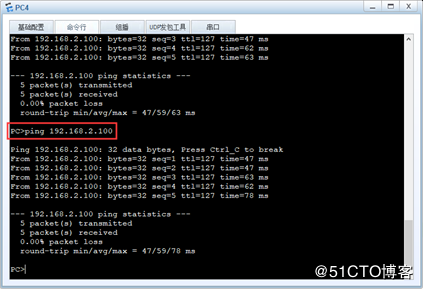

发生重定向的条件:
第一：同接口进出
第二：满足第二条源和下一跳同网段
第三：路由器RTB发出的重定向报文

典型应用 PING应用

Ping是检测网络连通性的常用工具，同时也能够收集其他相关信息

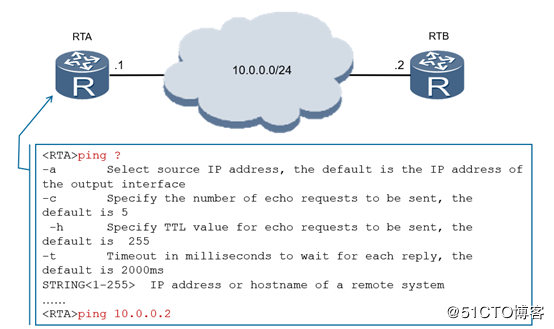

PING常用的配置参数说明如下 -a（source-ip-address）参数

指定发送ICMP ECHO-REQUEST报文的源IP地址。如果不指定源IP地址，将采用出接口的IP地址作为ICMP ECHO-REQUEST报文发送的源地址。

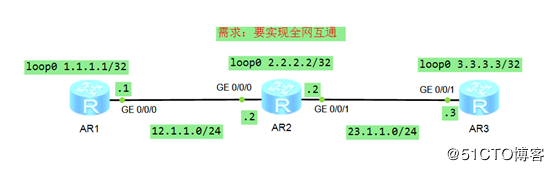

现在全网已经互通了，我们在R1上面验证一下ping命令的参数

<R1>ping 3.3.3.3 PING 3.3.3.3: 56 data bytes, press CTRL_C to break Reply from 3.3.3.3: bytes=56 Sequence=1 ttl=254 time=40 ms Reply from 3.3.3.3: bytes=56 Sequence=2 ttl=254 time=30 ms Reply from 3.3.3.3: bytes=56 Sequence=3 ttl=254 time=30 ms Reply from 3.3.3.3: bytes=56 Sequence=4 ttl=254 time=30 ms Reply from 3.3.3.3: bytes=56 Sequence=5 ttl=254 time=20 ms --- 3.3.3.3 ping statistics --- 5 packet(s) transmitted 5 packet(s) received 0.00% packet loss round-trip min/avg/max = 20/30/40 ms

在R1上查看到达3.3.3.3路由的出接口为R1的G0/0/0接口

<R1>display ip routing-table 3.3.3.3 Route Flags: R - relay, D - download to fib ------------------------------------------------------------------------------ Routing Table : Public Summary Count : 1 Destination/Mask Proto Pre Cost Flags NextHop Interface 3.3.3.3/32 Static 60 0 RD 12.1.1.2 GigabitEthernet 0/0/0
