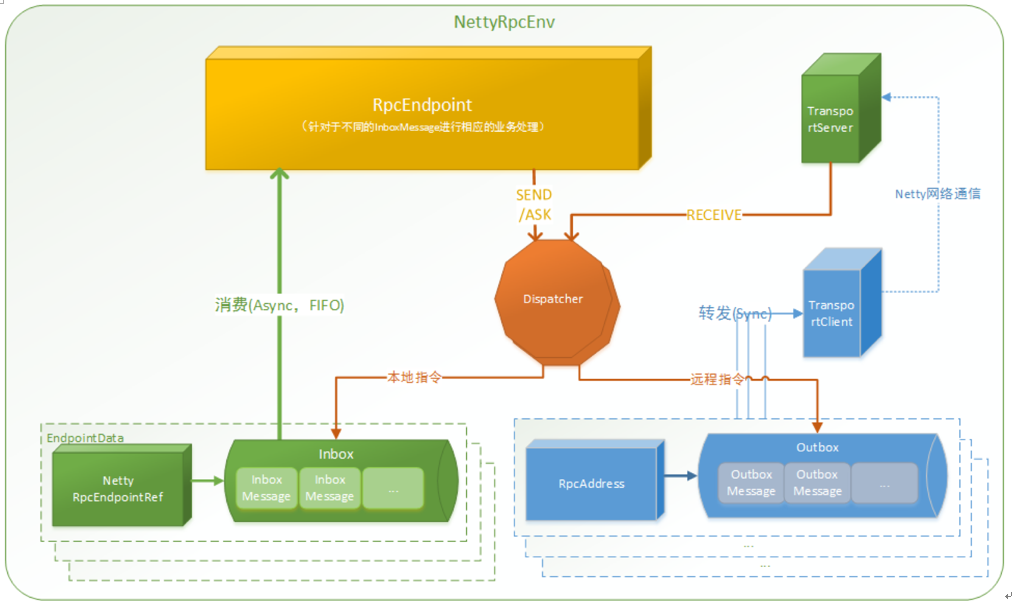

1、RpcEndpoint: RPC端点

Spark针对每个节点（Client、Master、Worker）都称之为一个RpcEndpoint，且都实现RpcEndpoint接口，内部根据不同端点的需求，设计不同的消息和不同的业务处理，如果需要发送（询问）则内部调用Dispatcher的对应方法

说明：

RpcEndpoint 用来接收消息

RpcEndpointRef 用来发送消息

RpcEndpointRef的具体实现类是: NettyRpcEndpointRef

2、RpcEnv：Rpc上下文（Rpc环境）

每个RpcEndpoint运行时依赖的上下文环境称为 RpcEnv

3、Dispatcher：消息分发器

PC 端点需要发送消息或者从远程 RPC 端点接收到的消息，分发至对应的指令收件箱/发件箱

如果指令接收方是自己则存入收件箱

如果指令接收方不是自己则放入发件箱

1 // class NettyRpcEnv 2 private[netty] def send(message: RequestMessage): Unit = { 3 // 获取接收者地址信息 4 val remoteAddr = message.receiver.address 5 if (remoteAddr == address) { 6 // Message to a local RPC endpoint. 7 // 把消息发送到本地的 RPC 端点 (发送到收件箱) 8 try { 9 dispatcher.postOneWayMessage(message) 10 } catch { 11 case e: RpcEnvStoppedException => logWarning(e.getMessage) 12 } 13 } else { 14 // Message to a remote RPC endpoint. 15 // 把消息发送到远程的 RPC 端点. (发送到发件箱) 16 postToOutbox(message.receiver, OneWayOutboxMessage(serialize(message))) 17 } 18 }

4、Inbox：指令消息收件箱

一个本地 RpcEndpoint 对应一个收件箱

5、RpcEndpointRef：RpcEndpointRef 是对远程 RpcEndpoint 的一个引用

当我们需要向一个具体的 RpcEndpoint 发送消息时，一般我们需要获取到该RpcEndpoint 的引用，然后通过该引用发送消息

6、OutBox：指令消息发件箱

对于当前 RpcEndpoint 来说，一个目标 RpcEndpoint 对应一个当前的发件箱，如果向多个目标 RpcEndpoint 发送信息，则有当前会有多个 OutBox。

当消息放入 Outbox 后，紧接着通过 TransportClient 将消息发送出去。

消息放入发件箱以及发送过程是在同一个线程中进行

7、RpcAddress：表示远程的RpcEndpointRef的地址，，Host + Port。 8、TransportClient：Netty通信客户端

一个 OutBox 对应一个 TransportClient，TransportClient 不断轮询OutBox，根据 OutBox 消息的 receiver 信息，请求对应的远程 TransportServer

Spark Netty 通信框架解析
