一. 摘要

　　首先很高兴这个系列能得到大家的关注和支持，这段时间一直在研究Windows Azure，所以暂缓了更新，同时也本着想把它写好、宁缺毋滥的精神，在速度上自然也就慢了下来，这篇文章拖拖拉拉也经历了十多天才发布出来（每天写一点），不过请大家放心，这个系列一定会继续写下去。由于自己才疏学浅且是对这些技术的使用总结和心得体会，错误之处在所难免，怀着技术交流的心态，在这里发表出来，所以希望大家能够多多指点，这样在使一部分人受益的同时也能纠正我的错误观点，以便和各位共同提高。

　　这篇文章主要是对WPF布局系统做一个较简单的介绍，大家都知道：UI是做好一个软件很重要的因素，如果没有一个漂亮的UI，再怎么强大的功能也会显得这个软件很脆弱且没有投资价值。本文以总分总的形式展开介绍：首先对WPF Panel做一个总体认识、然后讲解各Panel基本用法（分别用XAML和C#两种方式实现同一个功能，便于大家学习）、布局综合应用、自定义布局控件以及最后的总结，希望对大家有所帮助。

二. 本文提纲

· 1.摘要

· 2.本文提纲

· 3.总体介绍

· 4.Canvas

· 5.StackPanel

· 6.WrapPanel

· 7.DockPanel

· 8.Grid

· 9.UniformGrid

· 10.ViewBox

· 11.Border

· 12.ScrollViewer

· 13.布局综合应用

· 14.自定义布局控件

· 15.本文总结

· 16.系列进度

· 17.相关代码

三. 总体介绍

　　WPF的布局控件都在System.Windows.Controls.Panel这个基类下面，使用 Panel 元素在WPF应用程序中放置和排列子对象。它具体包括哪些布局控件以及如何使用这些布局控件（分别用XAML和C#两种方式实现同一个功能）、如何开发自定义的布局控件，也就是本文所要讨论的范畴：

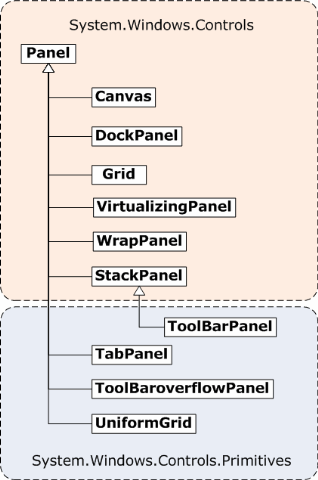

Panel具体继承关系详见下面类图：

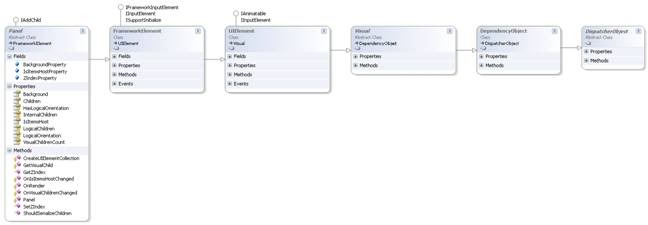

　　如上图，公共属性太多了，就简单介绍几个常见的属性：Margin是元素与其他元素的外边距；Padding是指在本元素内部的元素内容与边缘的距离；前面这两个元素基本和ASP.NE中的Margin和Padding类似，只是定义大小的设置不同而已； FlowDirection属性标示元素的内容显示方向；Panel.ZIndex是相对于显示屏的Z轴坐标，用于调整层叠元素的显示先后；RenderTransform和LayoutTransform用来将缩放和旋转的变换应用到某个元素上。

　　一个Panel 的呈现是测量和排列Children子元素、然后在屏幕上绘制它们的过程。所以在布局的过程中会经过一系列的计算，那么Children 越多，执行的计算次数就越多。如果不需要较为复杂的 Panel（如 Grid和自定义复杂的Panel），则可以使用构造相对简单的布局（如 Canvas、UniformGrid等），这种布局可带来更好的性能。 如果有可能，我们应尽量避免不必要地调用 UpdateLayout方法。
每当Panel内的子元素改变其位置时，布局系统就可能触发一个新的处理过程。对此，了解哪些事件会调用布局系统就很重要，因为不必要的调用可能导致应用程序性能变差。
　　换句话说，布局是一个递归系统，实现在屏幕上对元素进行大小调整、定位和绘制，然后进行呈现。具体如下图，要实现控件0的布局,那么先要实现0的子控件01,02...的布局,要实现01的布局,那么得实现01的子控件001,002...的布局,如此循环直到子控件的布局完成后,再完成父控件的布局,最后递归回去直到递归结束,这样整个布局过程就完成了.

　　布局系统为 Children 集合的每个成员完成两个处理过程：测量处理过程（Measure）和排列处理过程（Arrange）。每个子 Panel 均提供自己的 MeasureOverride 和 ArrangeOverride 方法，以实现自己特定的布局行为。

四. Canvas

　　Canvas比较简单，只是一个存储元素的容器，它不会自动调整内部元素的排列及大小。不指定元素位置，元素将默认显示在画布的左上方。Canvas的主要用途是用来画图。Canvas默认不会自动裁减超过自身范围的内容，即溢出的内容会显示在Canvas外面，这是因为默认 ClipToBounds="False"；我们可以通过设置ClipToBounds="True来裁剪多出的内容。

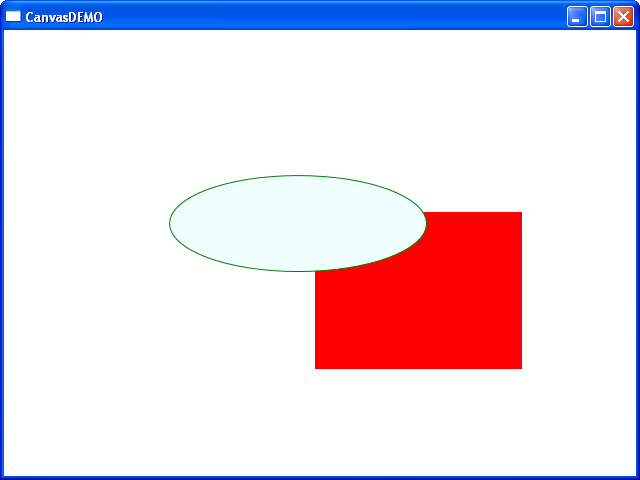

要实现的效果如下图（用XAML和C#实现同一效果）：
