Windows显示驱动从Vista开始，使用新的WDDM编程框架，称为Windows Display Driver  Model。也有一种最初的名称是LDDM，L代表Longhorn，但后来微软在所有产品线上都不再使用Longhorn代号，故而改成现在的名称。虽然在有些地方还能看到LDDM的说法，但应理解成旧文档的遗存，不应该做概念上的区分。

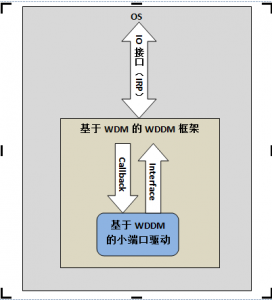

WDDM框架是一种典型的小端口（miniport）驱动框架。NT系统中的所有小端口框架，都是基于WDM框架来实现的，但小端口框架对外提供了更高级的接口，以简化编程的难度，并提高稳定性。如下图所示，中间的WDDM是系统提供的编程框架，我们基于这个框架，编写里面的小端口驱动，也就是显示驱动。

显示驱动类型

现在的显卡设备，可以按照功能将它分成显示和计算两类。大部分的显卡是用来连接显示器显示图片和动画用的，也有些显卡主要确实用来做科学计算用的。显卡处理器（GPU）对浮点运算有较强的能力，而主机处理器（CPU）处理浮点运算的能力较弱。而在科学计算领域，浮点运算是非常重要的内容，所以工业界就想到利用GPU进行科学运算。

应该说，所有的显卡都既能够支持显示，又能够支持运算。只是看它偏向哪个方面，为哪个功能做优化罢了。对于偏重计算的显卡，就不必配置多个显示接口，图像处理的模块就不用很高级；相反，对于图形功能偏重的显卡，它就必须要大数据带宽，大显存，支持多种类型的接口，能够实现锯齿优化等等。

针对我们的驱动来讲，如果一个显示驱动，既支持显卡的显示功能，又支持运算功能，称为全功能驱动（Complete function）；如果只支持显示，不支持运算，就是Display Only驱动；如果只支持运算，不支持显示功能，就是Render Only驱动。

微软在Win8的系统上，为所有不同类型的显卡，编写了Display Only和Render Only驱动。在未安装厂商驱动或者厂商驱动被破坏、禁用的情况下，系统会默认选择使用Display Only驱动来显示桌面内容。但一般系统不会选择安装Render Only驱动，那样就什么都看不到了。Render Only驱动的具体应用场景，我到目前还没有看到。可能在Render Only的数据服务器显卡上会被运用。

我的这份显示驱动初步教材，就是基于微软公开的Display Only驱动项目KMDOD来写的。不会涉及数据Render部分。其实可以很方便地把一个Display only的驱动拓展到Complete驱动，在讲完所有内容后，会有一小部分内容做介绍。

KMDOD项目可以从MSDN代码网站上下载到，地址：

初始化

如果不更改编译配置，WDDM驱动的默认启动函数是DriverEntry。这是驱动对象初始化的地方，一般对于小端口驱动而言，它需要调用框架的初始化函数。WDDM框架的初始化函数是DxgkInitializeDisplayOnlyDriver。从内核编程好帮手WDK中，可以找到它的声明：

NTSTATUS DxgkInitializeDisplayOnlyDriver(   _In_  PDRIVER_OBJECT DriverObject,   _In_  PUNICODE_STRING RegistryPath,   _In_  PKMDDOD_INITIALIZATION_DATA KmdDodInitializationData );

初始化函数会完成驱动对象的初始化，所以前面两个参数是入口函数的输入参数。在全文最后的实验章节中，会介绍如何查看驱动对象，就能够比较清晰地看到WDDM框架对显示驱动对象所进行的初始化作业了。此外，初始化函数还要完成显示驱动相关的初始化。显示驱动传入一个函数结构体参数，类型是KMDDOD_INITIALIZATION_DATA，结构体里面包含的是显示驱动向框架提供的一系列回调函数（Callback Function）。框架会在合适的时候调用这些回调函数，完成对应功能。

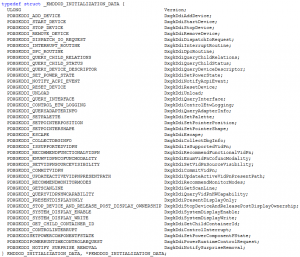

结构体定义如下：

KMDOD项目没有实现结构体中列举的所有回调函数，所以它不能支持WDDM提供的全部和Display相关的功能。比如D3D用户程序通过DC句柄和显示驱动进行交互的escape回调函数，，这里就没有实现。对于没有实现的回调函数，在结构体中的对应函数指针应被初始化为NULL。

第一个参数Version用来标识你所编写的显示驱动使用哪个版本的WDDM。WDDM一共有四个版本：1.0（Vista & Vista SP1）；1.1（Win7）；1.2（Win8）；1.3（Win Blue）。KMDOD这个项目中使用的是Win8版本：DXGKDDI_INTERFACE_VERSION_WIN8。

为了完成结构体初始化，我们要首先实现这些函数。在具体列举实现代码之前，把这些回调函数做一个简单的分类和介绍是有必要的。

PNP和POWER函数
