Revit二次开发入门 Revit二次开发的完整过程

完整演示最简单命令Hello World

调试代码

命令类属性用法

输入输出参数含义

用addin文件加载外部命令

外部命令加载工具AddinManager

两种方式来扩展Revit的功能

方式一：外部命令（External Command）

功能：添加一个Revit命令

描述：由用户点击按钮来启动命令

使用最频繁

方式二：外部应用（External Application）

功能：可以添加菜单和工具条，或其他初始化命令

描述：在启动和关闭Revit.exe时自动执行

一般会用到，用量不多

演示最简单外部命令

功能：运行命令后，弹出消息框，显示Hello World

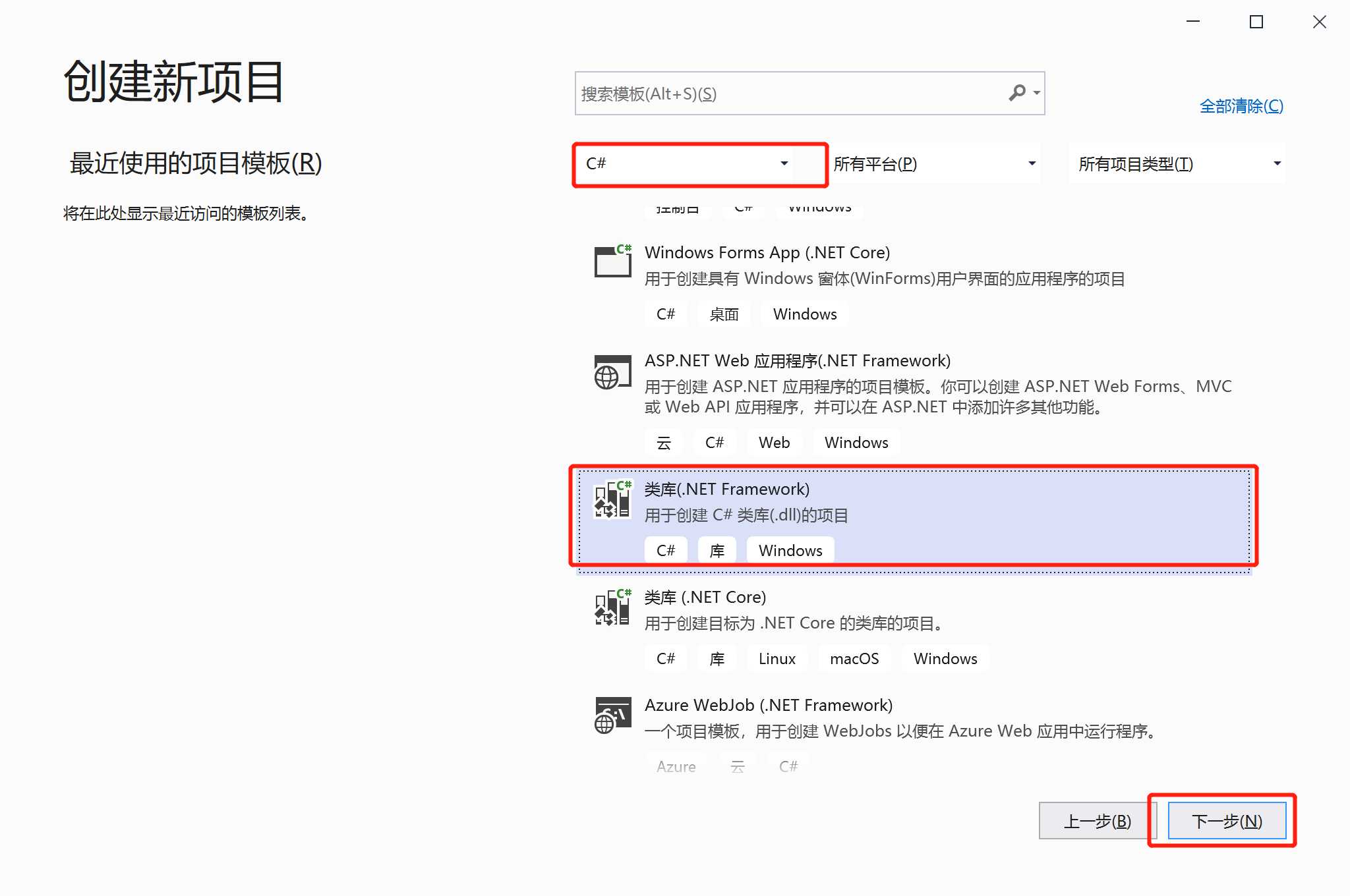

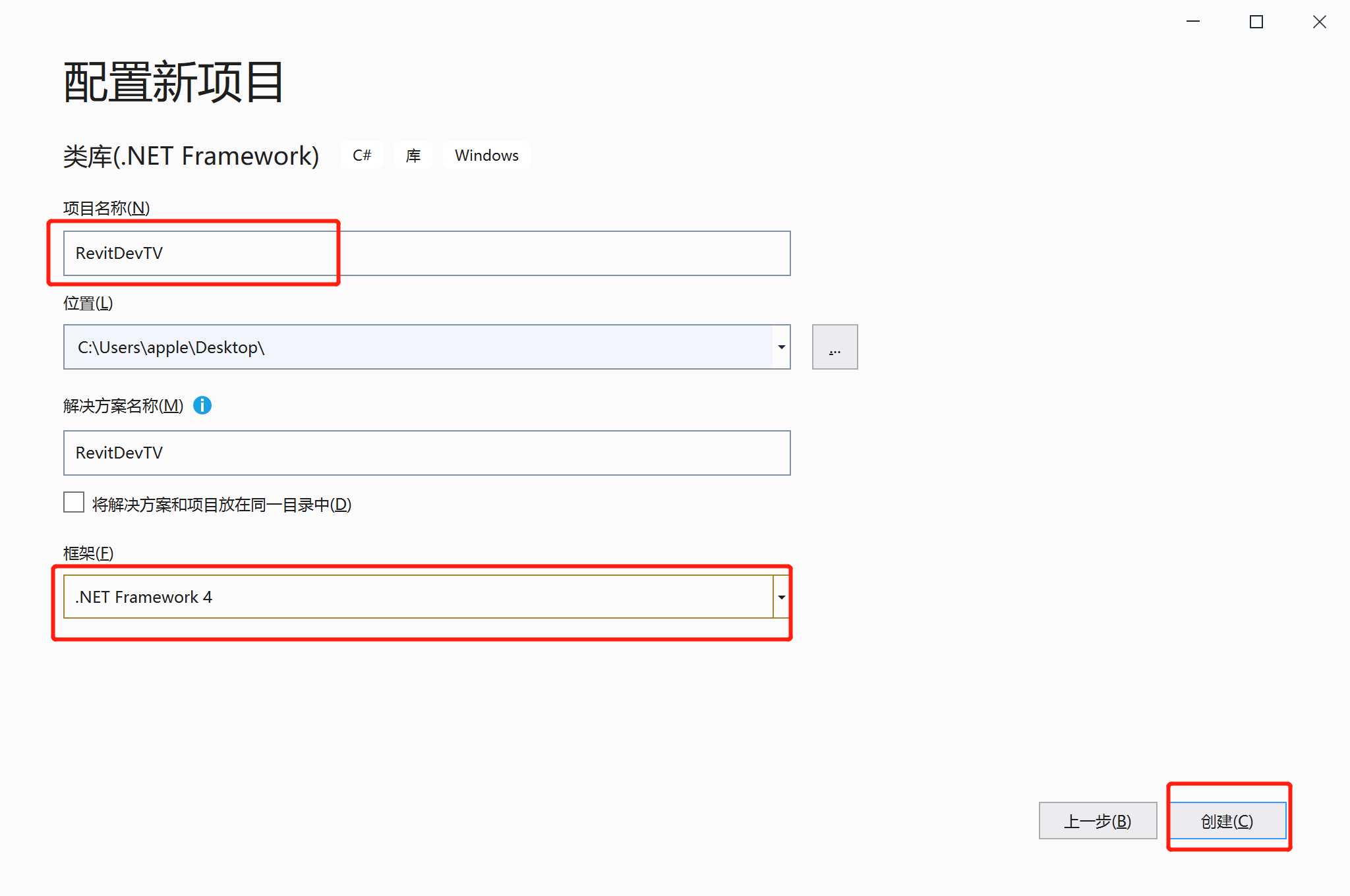

步骤：使用C#语言创建一个类库

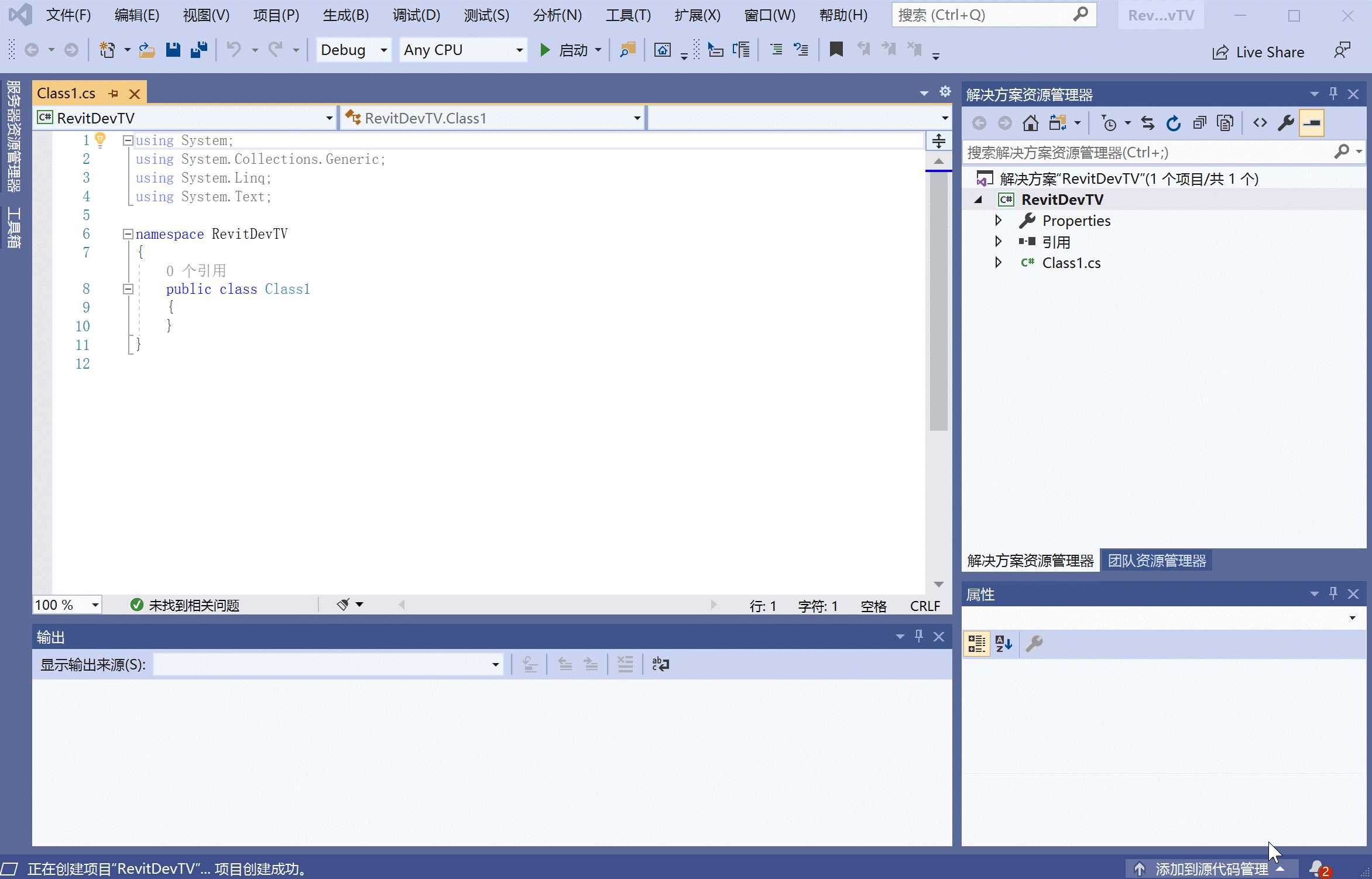

导入依赖库(重要)

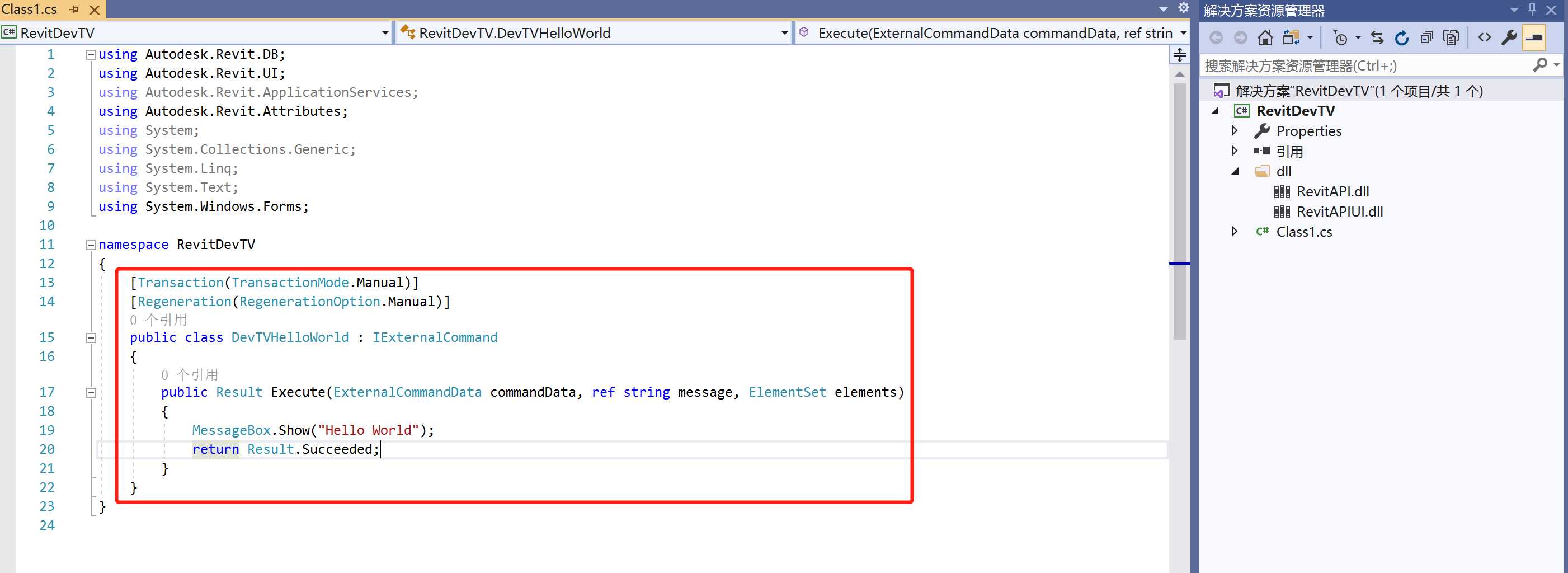

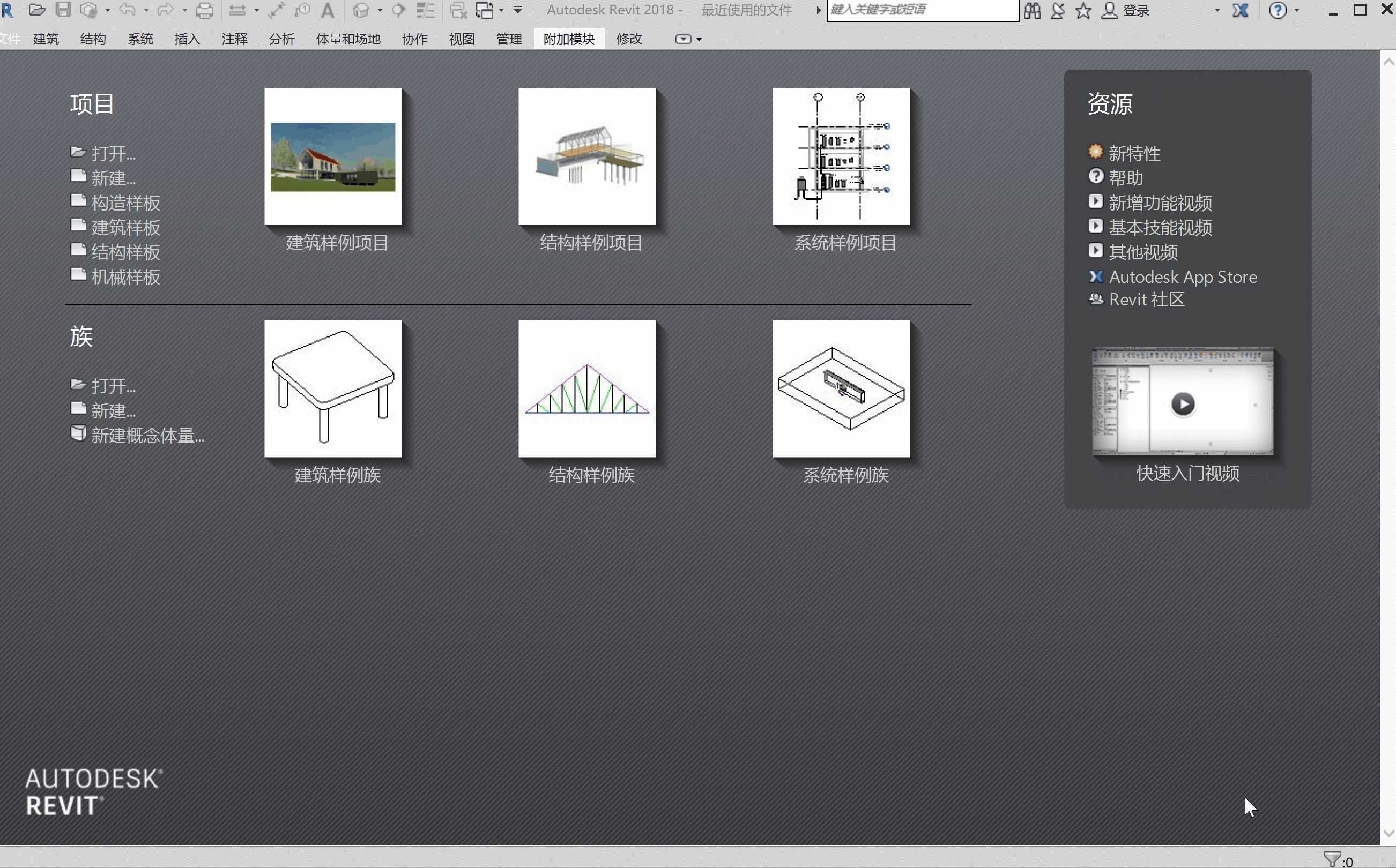

演示

using Autodesk.Revit.DB; using Autodesk.Revit.UI; using Autodesk.Revit.ApplicationServices; using Autodesk.Revit.Attributes; using System; using System.Collections.Generic; using System.Linq; using System.Text; using System.Windows.Forms; namespace RevitDevTV { [Transaction(TransactionMode.Manual)] [Regeneration(RegenerationOption.Manual)] public class DevTVHelloWorld : IExternalCommand { public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements) { MessageBox.Show("Hello World"); return Result.Succeeded; } } [Transaction(TransactionMode.Manual)] [Regeneration(RegenerationOption.Manual)] public class ArgumentUsage : IExternalCommand { public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements) { //获取uiapp信息 UIApplication uiApp = commandData.Application; //获取文档级的application信息 Autodesk.Revit.ApplicationServices.Application app = uiApp.Application; //获取当前模型 Document doc = uiApp.ActiveUIDocument.Document; string strAppInfo = app.VersionBuild+";"+app.VersionName+";"+app.VersionNumber; //获取当前选择集 Autodesk.Revit.UI.Selection.Selection sel = uiApp.ActiveUIDocument.Selection; message = "当前选择集中包含如下对象"; //为了显示错误信息框，需要返回Failled return Result.Failed; } } }

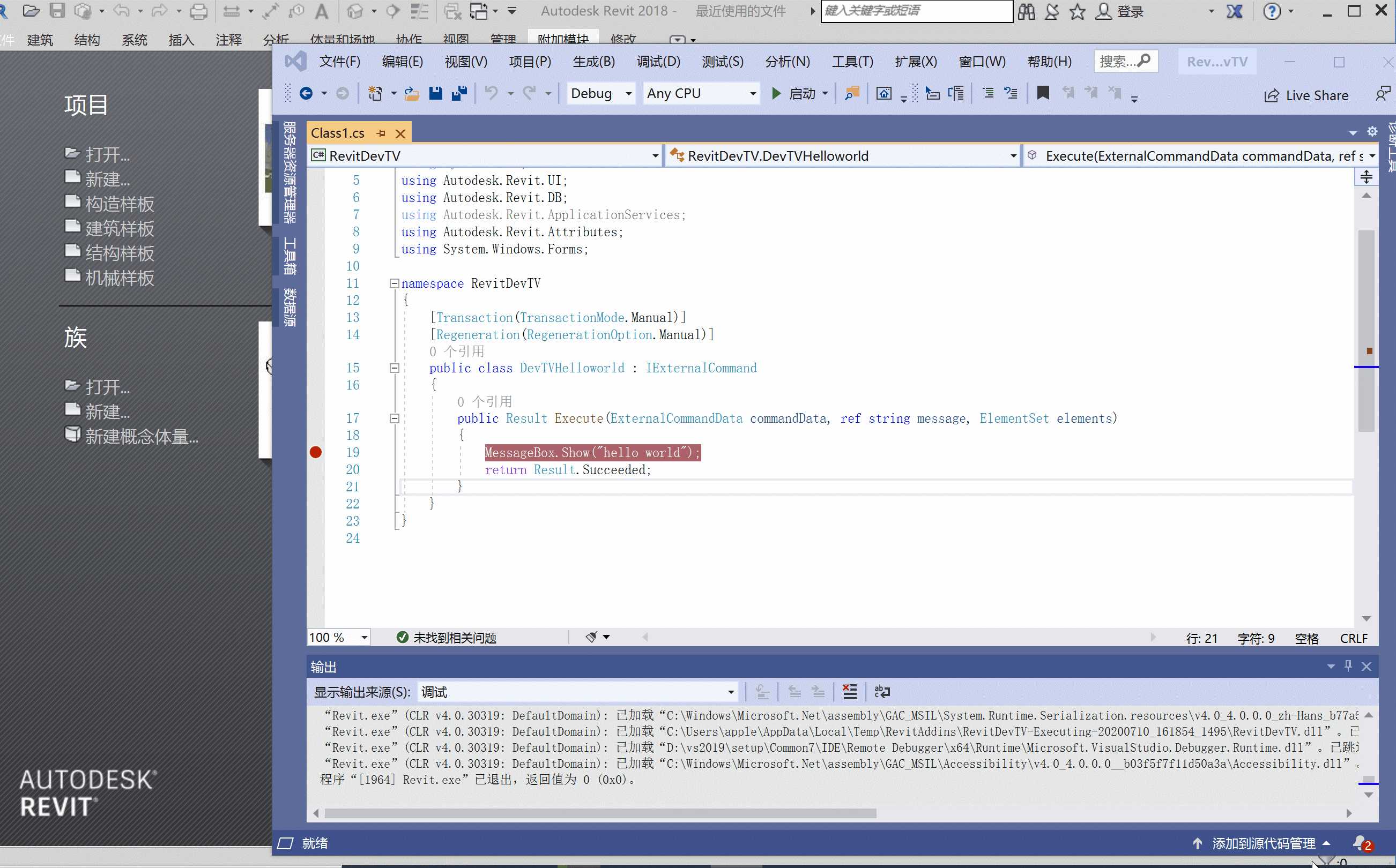

跟踪调试Revit程序

　　Revit运行时调试

　　方法：Tools->attach to process->Attach to Revit.exe

　　特点：可以随时在VS中Detach调试，此时Revit不退出，灵活方便，可以在Revit不退出的情况下调试多个程序

　　用Detach中断调试，继续修改代码，再次绑定来调试

演示

Execute参数应用

演示使用Execute的输入输出参数

获取Application对象，供本命令使用

读取版本信息

获取当前文档

返回提示字符串消息

返回选中对象，供用户

Execute参数解释

public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)

传入参数

　　ExternCommandData

　　由此获取应用程序对象和文档对象

传出参数

　　ref string：传出提示字符串，提示用户存在的问题

　　ElementSet：传出一个对象集合，用户可查看其中的对象

外部命令属性

命令前面的两个属性：事务和更新属性

[Transaction(TransactionMode.**)]

[Regeneration(RegenerationOption.**)]

两种事务模式

自动事务模式：TransactionMode.Automatic

手工事务模式：TransactionMode.Manual

创建外部应用演示

实现的功能

　　在Revit启动时，弹出对话框

　　在Revit退出时，弹出一个对话框

实现类：IExternalApplication接口派生

实现OnStartup()和OnShutdown()方法
