09年暑假正好在学院实验室呆了一段时间，做了个完整的上位机软件（具体实现：根据下位机的指令，实现通过串口来操纵下位机进行实验，并将采集的数据进行处理和保存，并以图形的方式显示），整个项目边学C# WinForm边设计，这个波形显示控件就是项目中的一部分，也花了自己绝大多数时间。此外，顺便将该波形显示控件当作自己毕业设计的内容，下文实际上是节选自自己的本科毕业论文，希望对大家能有所帮助。代码以及文章有疏漏、错误、不妥之处在所难免，欢迎交流
欢迎转载，但请注明出处

“基于C#的波形显示控件”设计于09年暑假 源代码：ZGraph.rar，或者从原文中的这个地方的作者的出处下载源码。

《基于C#的波形显示控件的实现》写于2009年9月   （采用锚链接，订阅的朋友可能访问会失效）

“基于C#的波形显示控件的演示程序”为配套控件使用而设计的（演示程序源代码同控件源代码一起奉上了）

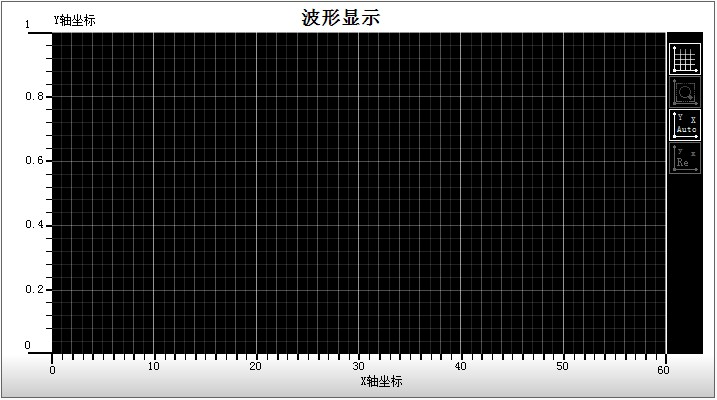

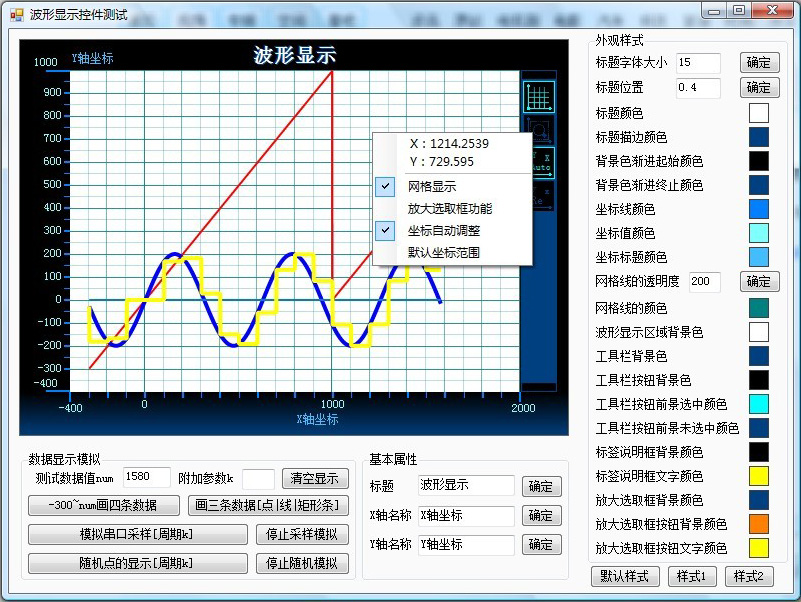

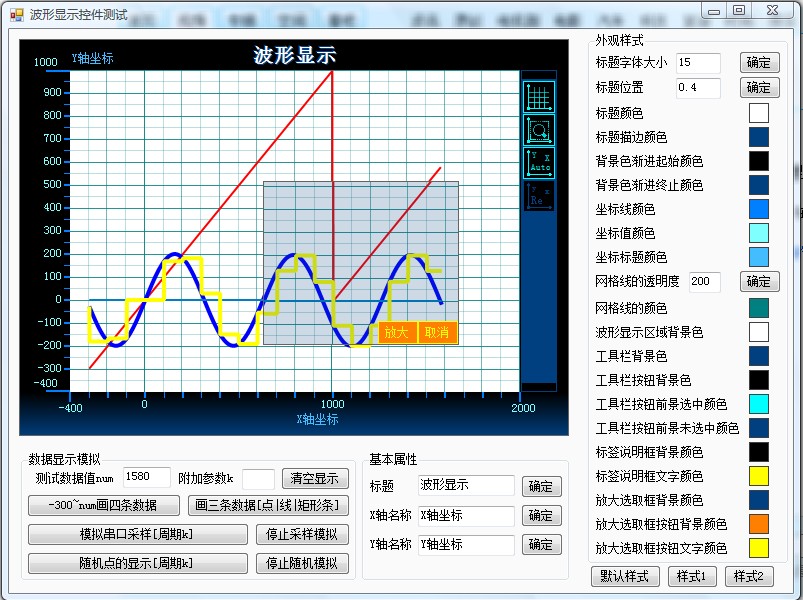

下面先上几张图，大家可以先了解最后做出来是个什么东西：

再奉上两个波形显示控件的演示视频（两个视频内容差不多的呵呵）：

摘    要

计算机技术的飞速发展使得其在自动化系统中的应用日益增强。大量监控、图像数据显示软件活跃在自动化工业及自动化教学领域。同时，软件系统的日益复杂化使得模块化开发变得尤为重要。本课题所设计的基于C#的波形显示控件就可在微软.NET平台下进行代码功能重用，达到模块化开发和快速开发的目的，使得程序员能够集中精力设计软件的具体业务流程，而不必担心波形呈现的问题。

本文先介绍了.NET平台下用户控件开发的基本方法，以及用C#描述的GDI+图形开发技术，然后提出一种基于C#的波形显示控件的设计思路，并对波形坐标值转换、坐标标尺、工具栏、局部放大等具体的设计细节进行详细解析。

本课题设计的波形显示控件实现了同时显示多条数据曲线、局部放大查看、波形显示自动调整最佳坐标范围、动态显示波形等功能。创新之处在于设计了一种方法，使得波形显示控件的坐标轴的起点值和终点值能够以浮点数显示，并自动根据当前波形显示控件的大小，描绘出符合用户视觉的坐标标尺。

最后，还设计了一个波形显示控件的演示程序，用于介绍该控件的使用方法以及功能测试，并提出了该波形显示控件可改进的地方。

关键词：波形显示控件；C#；GDI+；动态波形

目  录

（注意这里是采用锚链接，订阅的朋友可能访问会失效的，例如QQ邮箱中的订阅= = 还是访问原文吧）

波形显示控件广泛见于监控测量，图像数据显示等自动化相关软件中，更是组态软件必不可少的一部分。例如美国国家仪器有限公司（National Instruments）的NI Measurement Studio集成式套件以及LabView图形化程序开发环境等，都包含技术成熟的波形显示控件，功能丰富且强大。

目前购买成熟的自动控制相关的第三方控件库往往需要支付较高的费用，且大多数项目只用到些许专业性控件，例如一个喷管实验平台软件，图形用户界面只需要波形显示控件、U型差计控件和压力表控件，因此不适合科研机构以及中小型软件开发公司。所以掌握简单的控件开发技术，并开发属于自己团队或公司的控件库，从而降低软件开发成本，显得十分必要。
